    产品预览补偿器系列

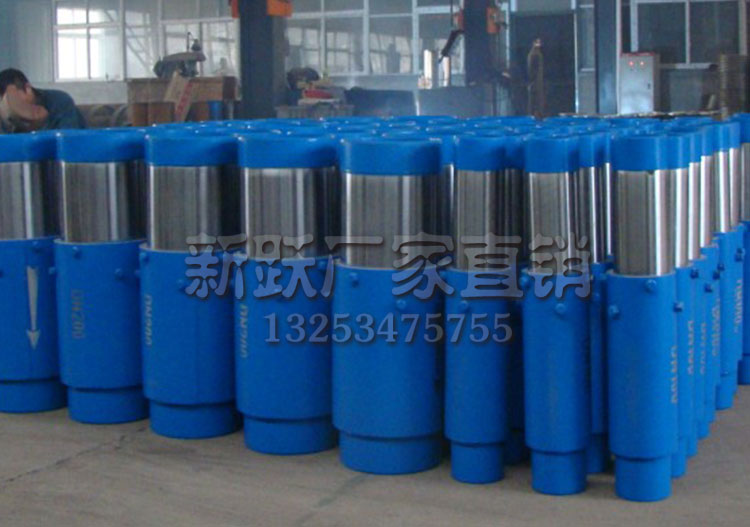

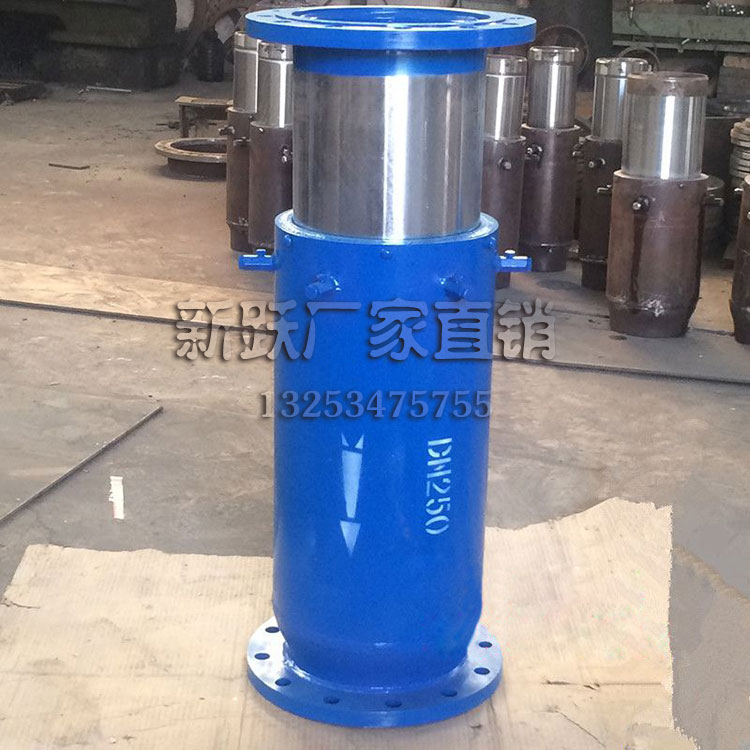

注油式无推力套筒补偿器
产品简介:        点击询价
注油式无推力套筒补偿器,填料式补偿器,注油式补偿器,注油式直流介质无推力补偿器,可广泛适用于化工、石油、热电、冶金、城市集中供热采  暖等管网中,地沟和高架设的管道。同时,便于管路设计,便于安装施工,且…


      注油式无推力套筒补偿器,填料式补偿器,注油式补偿器,注油式直流介质无推力补偿器,可广泛适用于化工、石油、热电、冶金、城市集中供热采  暖等管网中,地沟和高架设的管道。同时,便于管路设计,便于安装施工,且节省大批资金。

工作原理:

       注油式介质无推力套筒补偿器  型号ZTWB,通称  无推力补偿器。该无推力补偿器,是利用流体力学中的帕斯卡理论,在设计结构上巧妙利用一个密闭环形汽室,这个 汽室分别有两个环形受压面,一个是固定的汽室内端面,另一个是密闭在汽室内的伸缩管肩部环面,随伸缩管是可移动的。这个可移动的环形受压面的面积恰好和伸缩管恒横截面相等,补偿工作时,在介质压  力的作用下,环形面上的压力和伸缩管横截面积的压力是相等,而方向相反,因此两压力相互抵消。这样 一来,在设计支架中仅考虑补偿器压紧填料的力。主要安装蒸汽管道上,补偿性能非常好,耐高压0.6-10Mpa、高温300—600度。

发展:

       在国内近期,生产出LTW高温堵漏剂,它的耐温30O--600℃,工作极限压力是1.0MPa,1.6MPa,2.5MPa等。将高温堵漏剂应用在补偿器上,将直流式无推力补偿器,改制成注油式直流介质无推力补偿器,解决了补偿器长期工作,出现微小的渗漏问题。将LTW高温堵漏剂,用60MPa。的高压注射枪,将油剂注射到填料室内,使填料与料室内径和伸缩管外径压紧,油剂本身无毛细管,又有热胀冷缩的性质,故造成补偿器长期工作中,不产生渗漏。

       TWB型及ZTWB型系列注油式直流介质无推力补偿器,可广泛适用于化工、石油、热电、冶金,城市集中供热采暖等管网中,地沟和高空架设的管道。同时,便于管路设计,便于安装施工,且节省大批资金(仅固定支架一项费用节60%以上)。目前,ZTWB及TWB型系列注油式直流介质无推力补偿器,经用户使用证明,其优越性已被初步证明,优越于其它同类产品。
